PROGRAMMATEUR UNIVERSEL T48 DE 3E GENERATION , nouveau modèle de programmateur T48 (TL866-3G) est l’amélioration du programmateur TL866II Plus.

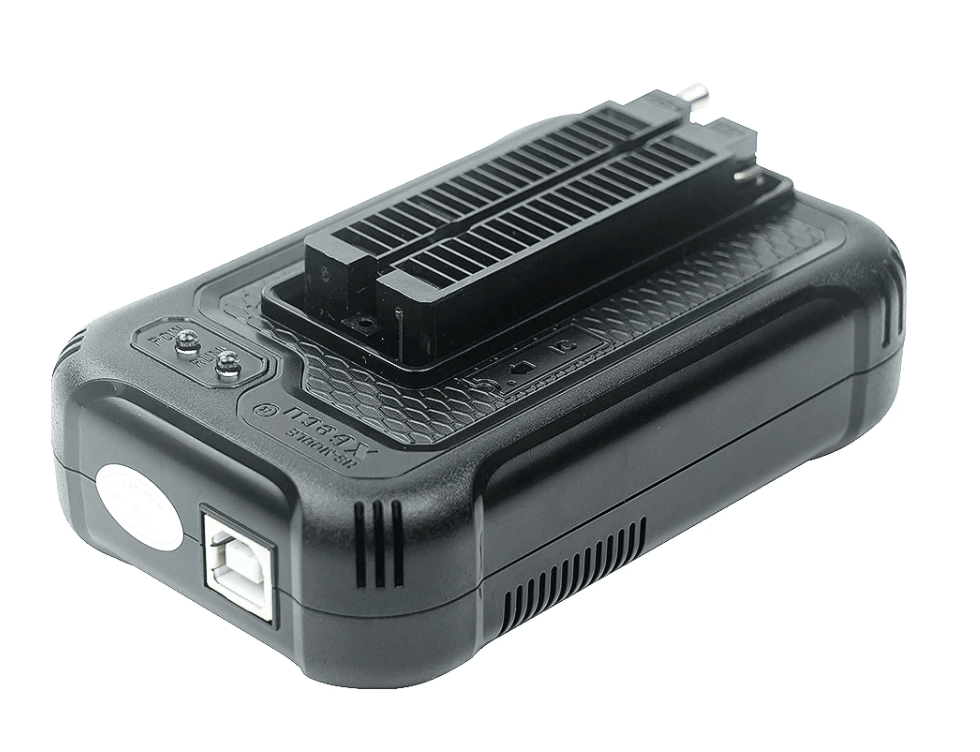

Avec une prise ZIF 40 broches de haute qualité industrielle (enfichable/remplaçable), le tout nouveau modèle de programmateur T48 (TL866-3G) est l’amélioration du programmateur TL866II Plus.

Basé sur un MCU 32 bits avec 120MHZ et un design PCB à 4 couches, ce programmateur professionnel T48 supporte les EMMC NAND à haute capacité jusqu’à 256GB et la vitesse de programmation est beaucoup plus élevée.

Supporter les puces à haute tension, VPP Maximum jusqu’à 25V, le TL866II ne peut pas atteindre. Le T48 OUI.

Production de la technologie SMD haute densité, une interface utilisateur unifiée, facile à utiliser, entièrement fonctionnel, fiable programme d’exécution de logiciels d’application, ultra-compact (la taille est presque la même que TL866II), le code exécute beaucoup plus rapide, le soutien menu multilingue (anglais, chinois, russe, polonais, allemand, espagnol, portugais, turc, tchèque, italien), il peut identifier automatiquement le système d’exploitation à installer et à exécuter sous Windows XP, 2003, 2008, Vista Win7 WIN8 WIN10 WIN11.

Dans l’ensemble, le T48 offre des performances nettement améliorées et un excellent rapport qualité-prix.

Paramètres matériel du T48 (TL866-3G) :

1. MCU 32 bits avec 120MHZ, 4-couche PCB Design, USB2.0 HS 480MHZ
2. Volume : 10X6.5X2.8 cm (presque le même que TL866II), ISP 16 canaux, Total 56 canaux d’E/S dédiés
3. Isolation haute tension haute vitesse 56 canaux
4. Tension VCC 1.8-6.5V 64 niveaux ajustables, tension VPP 9V-25V 64 niveaux ajustables.
5. Consommation électrique : 5V <500MA. Consommation électrique statique : 60mA. Sans interface d’alimentation externe.
6. Fonction d’auto-test, auto-test de chaque broche de VPP/VCC/GND/IO.
7. Convient pour les développeurs et le personnel de maintenance, peut faire la production de petits lots pour les puces de haute capacité, le soutien de travailler simultanément avec 4 programmeurs sur chaque ordinateur.
8. Support des systèmes d’exploitation : Windows XP, Vista, Win7, WIN8, WIN10, WIN11

Programmation à grande vitesse

Ce programmateur comprend un MCU intégré avec une interface USB haute performance et haute capacité MCU 32 bits avec 120MHZ, conformément à un algorithme de programmation bien conçu (pour chaque puce) et à des communications USB haute vitesse. C’est peut-être l’un des programmateurs de développement intégrés les plus rapides, la vitesse a été optimisée pour répondre aux exigences d’une production efficace en petites quantités.

Consommation d’énergie ultra-faible

L’ensemble du programmateur est équipé de puces à très faible consommation et est alimenté par une interface USB. C’est le premier programmateur tout-en-un capable de programmer toutes les puces sans utiliser d’alimentation externe. Leur propre consommation est inférieure à 65mA, et le taux de perte de puissance en programmation est inférieur à 20%, ce qui permet au programmateur de fournir le courant électrique de programmation élevé VCC VPP. Une puce programmable peut recevoir une puissance de programmation suffisante (la puissance de programmation la plus élevée est de 2 watts ; il est impossible pour une puce d’utiliser 2 watts de puissance de programmation). Et après une si longue période de travail constant, on remarque à peine la chaleur du programmateur.

Des performances facilement transportables

Il s’agit de l’un des produits les plus petits au monde, avec des dimensions de 10CM*6,5CM*2.8CM (aussi petit qu’un permis de conduire). De plus, grâce à sa très faible puissance, vous n’avez pas besoin de transporter une alimentation externe, ce qui le rend plus portable.

Alimentation de programmation programmable

Les tensions de programmation VPP et VCC sont programmables séparément : la VCC programmable va de 1,8V à 6,5V ; la VPP programmable va de 1,8V à 25V. Grâce au filtre LC à plusieurs étages, la fluctuation de l’alimentation électrique est minimale.

Meilleure protection contre les surtensions et les surintensités

L’alimentation VCC, VPP du programmateur est équipée d’une protection indépendante de grade 3 contre les surintensités et d’une protection automatique contre la mise hors tension. Une protection contre les surtensions VPP est incluse dans chaque broche du socle de programmation à 40 broches. Elle peut empêcher avec succès l’insertion d’une puce dans une mauvaise position ou provoquer un court-circuit pour d’autres raisons. Dans ce cas de programmation, elle peut également empêcher la haute tension VPP de retourner aux internes du programmateur et d’endommager l’appareil. Assurez-vous que le programmateur ne sera pas endommagé dans le cas d’un court-circuit dans le pire des cas. Simultanément, la puce programmable peut être protégée efficacement.

En cas de court-circuit, ce programmateur coupe les alimentations de programmation VPP et VCC dans les 100 secondes et transmet un message au programme d’application. Grâce à la protection multiniveau contre les surintensités, le programmateur et le PC ne seront pas réinitialisés en cas de court-circuit.

Connecteur universel 40PIN

C’est le plus adaptable des broches quasi-universelles 40PIN. Lors de la programmation, il n’est pas nécessaire de déplacer ou de tourner la puce ; il suffit de positionner la puce vers l’avant et la direction de la poignée du programmateur correspond à l’emplacement du PIN1. Sa conception est conforme aux habitudes opérationnelles typiques de l’utilisateur.

Fonction de mise à niveau

Ce programmateur comprend une fonction de mise à niveau du programme de micro logiciel matériel intégré, qui garantit que le flash de micro logiciel et le logiciel d’application de votre programmateur sont maintenus à jour. La mise à niveau peut être effectuée en téléchargeant le programme de mise à niveau sur le site Web du fabricant.

Deuxième fonction de développement du numéro de série de la puce

Ce programmateur possède un certain nombre de fonctions de numérotation automatique qui sont fréquemment utilisées. Grâce à la méthodologie personnalisée, vous pouvez obtenir n’importe quel numéro de série en utilisant les bibliothèques de liens dynamiques DLL. Cette fonction permet à chaque puce produite en série de ne produire qu’une seule information d’identification qui peut être cryptée par l’algorithme propriétaire. Par conséquent, vous pouvez protéger avec succès les droits de vos clients.

Interface de programmation série universelle unique ICSP

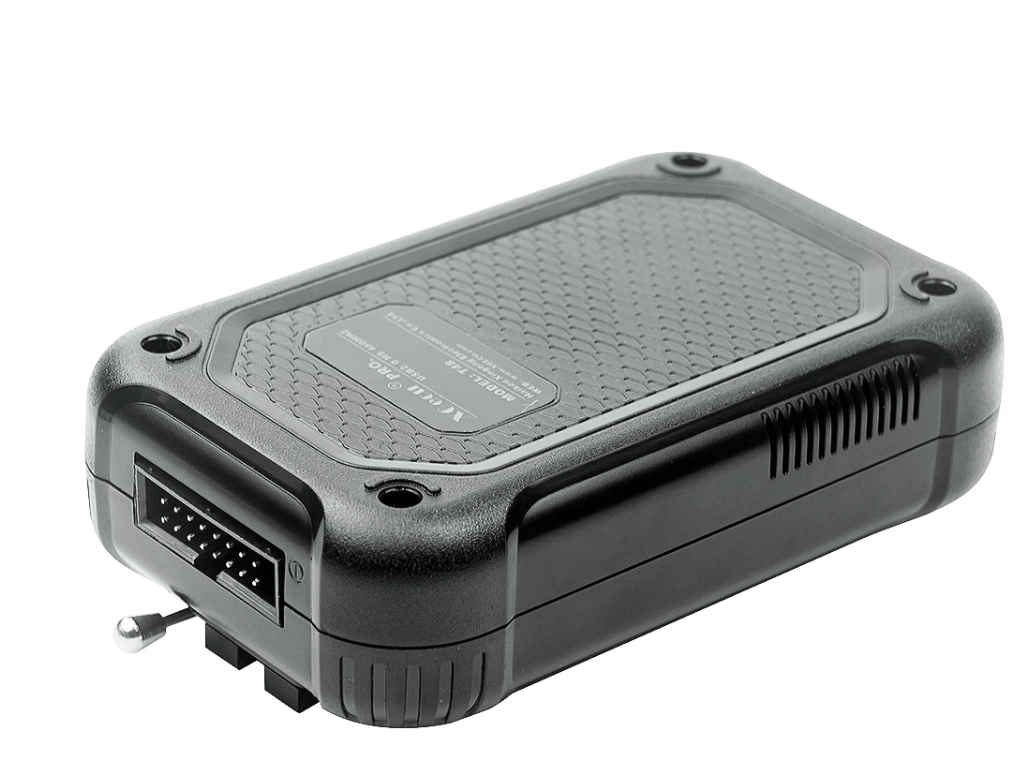

Ce programmateur possède une prise universelle 40-PIN pour la programmation et un port de programmation série ICSP. Vous pouvez programmer certaines puces programmables en série in-circuit en sélectionnant le port ICSP. Le logiciel de programmation contient un schéma d’instruction détaillé pour l’approche de câblage du port ICSP. C’est-à-dire que vous pouvez programmer et mettre à jour la puce qui est soudée directement sur la carte.

Note : ICSP peut maintenant programmer in-circuit les séries 24/25/93, ATMEL89S51, ATMEL89S52, AT45DBxxx, toute une série d’AVR ATMEGAxxx, MICROCHIP PIC10Fxxx 12Fxxx 16Fxxx 18Fxxx, et une série complète de SYNCMOS SM59Dxx SM59Rxx. Le nombre de microcontrôleurs qui peuvent être programmés en circuit va continuer à croître dans le futur. À l’exception d’un fil de terre, les six fils ICSP de ce programmateur sont des lignes principales série I2C, SPI et UART entièrement fonctionnelles, ce qui le rend idéal pour tous les types de communication série. De plus, chaque fil peut délivrer un courant élevé à VCC, VPP ou GND.

Tests fonctionnels des circuits intégrés de la série 54/74F/LS/HC CMOS4000

Il s’agit du premier programmateur de développement à tester le circuit intégré logique commun, et ce test peut trouver des défauts de circuit de porte logique ainsi que tester toutes les combinaisons d’entrée de circuit intégré possibles.

Fonction d’auto-test du programmeur

Ce programmateur peut se tester sur chaque broche de VPP, VCC, GND, et les données E/S tout en effectuant un test de court-circuit interne sur le courant de VPP et VCC.

Cryptage logiciel un à un du microcontrôleur AVR

Le microcontrôleur AVR comprend un calibrage RC (octets de calibrage). Seule une puce parmi plusieurs peut avoir la même valeur d’octets, et elle ne peut pas être modifiée. Cette valeur peut être lue par le logiciel du microcontrôleur pour détecter si le code est utilisé par d’autres puces. Grâce à l’utilisation d’une méthode de cryptage sur mesure, il est possible d’empêcher les personnes qui décryptent les puces pour des motivations ultérieures de les utiliser directement. La méthode de cryptage est si compliquée que le décryptage est difficile. Cependant, le « cryptage » pose un dilemme aux développeurs : comme chaque puce est unique, il est difficile de calculer et de compiler manuellement le code source une par une si la technique est sophistiquée.

Le développeur peut obtenir la valeur des octets de la puce à l’aide de la fonction dynamique DLL, puis calculer automatiquement les données cryptées en fonction de la demande et les stocker en mémoire, ce qui permet de réaliser efficacement la fabrication en série.

Interface utilisateur unifiée et pratique

L’interface utilisateur est bien conçue et respecte les habitudes de fonctionnement de la famille des logiciels Windows. L’éditeur binaire intégré est à la hauteur des applications d’édition professionnelles. Vous pouvez immédiatement lire, écrire et modifier des fichiers dans des formats tels que BIN, HEX et JED. En outre, il dispose d’un mode projet complet et pratique, qui rend la production de masse plus pratique et plus sûre.

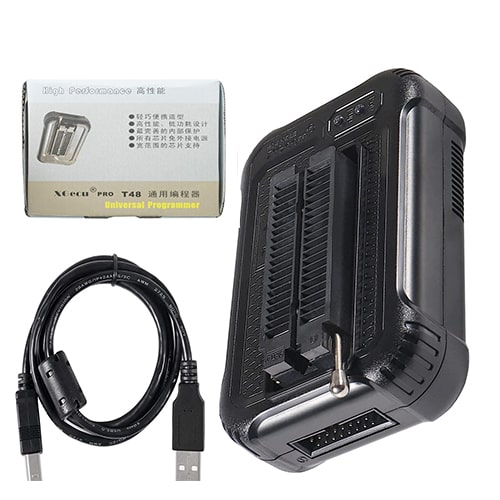

Le colis contient de base :

1 x T48 (TL866-3G) Programmer

1 x câble de connexion USB
