UPA – PROGRAMMATEUR ECU V1.3

Programmateur USB UPA Description:
NouveauCâble Upa-USBEst l’ensemble complet avec tous les adaptateurs, l’appareil principal peut être directement connecté à e Elrasoft.com UUSP (programmateur série UPA-USB) ou par un câble d’extension 1:1 mâle/femelle DB9 en option. Il est équipé d’une prise ZIF 40 broches pour tous les appareils DIP / DIL étroits et larges ainsi que d’une prise SOIC ZIF 16 broches (150mil, étroit) pour couvrir les appareils les plus couramment utilisés.

La configuration de dispositif est faite au-dessus des clés spéciales de config qui rendent le travail commode et sûr comparé au câblage vers le haut de tout manuellement.

Des paquets supplémentaires peuvent être couverts par des adaptateurs couramment disponibles branchés dans la prise ZIF à 40 broches.

L’appareil principal comprend en outre un connecteur ISP à 10 broches où les adaptateurs ISP inclus peuvent être connectés à l’aide d’un câble à ruban plat standard 1:1 (inclus).

Les adaptateurs PLCC ISP inclus doivent être placés directement sur la puce soudée du périphérique cible, ce qui rend le travail pratique et sûr par rapport à la soudure ou à l’utilisation de clips se connectant manuellement.

(L’alimentation de l’UUSP à la cible ISP peut être activée ou désactivée par un cavalier à côté du connecteur ISP 10 broches)
UPA-USBProgrammeur de périphérique V1.3 Mise à jour Info:

EEproms

Connectez simplement la carte mère au programmateur UPA directement ou à l’aide d’un câble d’extension DB9 mâle/femelle (1:1).

Insérez la clé de config correcte dans la fente de la carte mère et commencez à programmer via la prise ZIF ou SOIC.

Vous pouvez également utiliser l’en-tête de ruban plat DIL à 10 broches inclus, le mettre à l’intérieur de la prise ZIF et câbler un clip SOIC ou des pinces pour une utilisation FAI à partir de là.

Pour Motorola MCU

Choisissez l’adaptateur que vous souhaitez utiliser, attachez le câble plat à l’adaptateur (PIN1 est toujours indiqué, à la fois sur le câble et sur l’adaptateur) et aussi au connecteur ISP 10pin de la carte principale. Sélectionnez la source d’alimentation VCC par le cavalier de la carte mère à côté du connecteur ISP (on = cible fournie par upa, off = cible a sa propre alimentation). Faites glisser l’adaptateur sur le MCU PLCC soudé sur le PCB cible. (Pas de soudure, pas d’examen de brochage, pas de comptage de broches, économise beaucoup de temps et de tracas et vous permet de rendre votre travail plus rapide, précis et plus facile)

Une fois que votre atelier est équipé de notre ensemble d’adaptateurs, vous aurez une toute nouvelle expérience UPA.
STMicroelectronics ST62 *:

ST6240, ST6245, ST6249

NSC CR16 * : CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9

Pour Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12

Pour Motorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Pour Motorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HCP2 LHC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11HC11HC11KA4, MC68HC68HC68K68KG4

Pour Motorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A

Pour Motorola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256

Architecture d’Atmel 8051 : AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8 bits Risque : AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega64 AT161 ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313

Puce PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675

Puce PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84, PIC16F84 PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)

EEPROM I2C : 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

EEPROMs Microfil : 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46

EEPROMs SPI : M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST950P80, ST9505010, ST9505020 ST95080, ST95160, ST95320, ST95640, ST95P02 ST95P04, ST95P08, X5043, X5045

EEPROMs Divers: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102

EEPROM uniquement

NEC.. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974

TMS…TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912

TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

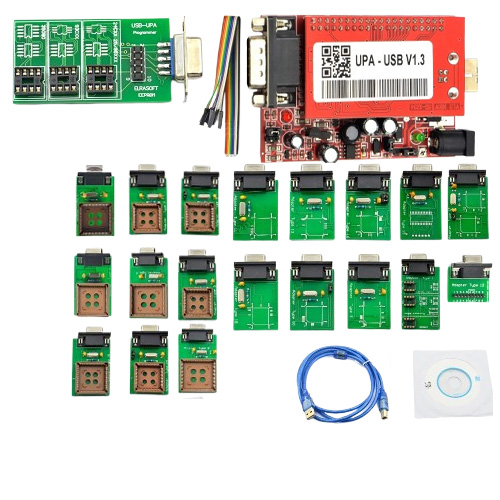

Liste des paquets:

1 unité pcXMain
1 câble pcXUSB
1pcXCD
Câble 1pcX5pin
1pcXAdapter Type1 Par eprom I2C,SPI, Microware e M35080
1pcXAdaptateur Type2 Motorola MC68HC11P2 + MC68HC11PH8-PLCC84
1pcXAdapter Type3 Motorola MC68HC08AS-PLCC52
1pcXAdaptateur Type4 Motorola MC68HC11KA2/4 + MC68HC11KS-PLCC68
1pcXAdaptateur Type5 Motorola MC68HC(9)08-QFP64
1pcXAdapter Type6 Motorola MC68HC11F1-PLCC68
1pcXAdapter Type7 Motorola MC68HC05H12-PLCC52
1pcXAdapter Type8 Motorola MC68HC11K-PLCC84
1pcXAdaptateur Type9 Motorola MC68HC11A8/E1/E9/E20 + MC68HC11EA9-PLCC52
1pcXAdaptateur Type10 Motorola MC68HC11KA2/4 + MC68HC11PA8-QFP64
1pcXAdapter Type11 Motorola MC68HC11K-QFP80
1pcXAdapter Type12 Adresse étendue
1pcXAdaptateur Type13 Motorola MC68HC11A8/E1/E9/E20-QFP64
1pcXAdapter Type14 Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC705B16/B32-PLCC52
1pcXAdaptateur Type15 Motorola MC68HC(7)05E6-SOIC28
1pcXAdaptateur Type16 Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC(7)05X16/X32-QFP64
1pcXAdaptateur Type17 Motorola MC68HC(9)12B32-MC68HC(9)12D60(A)-QFP80
1pcXAdapter Type18 Motorola MC68HC11F1-QFP80
1pcXAdapter Type19 Motorola MC68HC11L6-PLCC68
